支保工と地山にプレロードを導入し沈下を抑制する支保工と地山にプレロードを導入し沈下を抑制するプレロードシェル工法
日本基礎技術株式会社
デンカ株式会社
株式会社エムシーエム
金森藤平商事株式会社
芦森工業株式会社
事務局・連絡先
〒930-0121
富山県高岡市福岡町下老子43-2
株式会社エムシーエム北陸センター内
プレロードシェルエ法研究会
TEL 0766-64-0351
FAX 0766-64-0352
プレロードシェル工法の材料

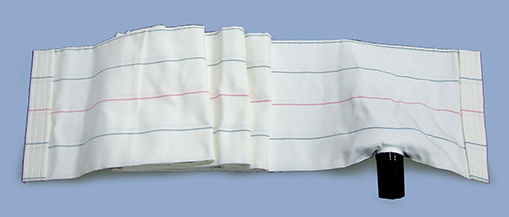

シームレスの筒状織物に逆止弁付き注入口をセットした袋体です。
プレロードジャケットの特徴
- ジャケットは周方向に継ぎ目のないシームレス構造なので、安定した品質が確保されます。
- 逆止弁付き注入口を備え付けているため、注入作業が容易に行えます。
- 通水性、通気性を有しているジャケットなので、注入したモルタルは加圧脱水され、高強度の充填硬化材を短時間で形成することが可能です。
プレロードジャケットの仕様
| 標準口径(mm) | φ150 | φ200 | φ250 |
| 上記以外の口径については、お問合せください。 使用圧：0.1MPa以下 長さ：500㎜以上で必要な長さに応じて製造いたします。 注入口：逆止弁付きが標準となりますが、現場状況に応じて 形状を変えることも可能です。 |
|||

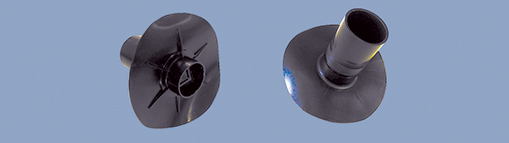

 注入口標準タイプ |
 逆止弁付注入口 |
プレロードシェル工法の材料
充填材 デンカプレロードモルタル
プレロードシェル工法用に開発されたプレミックスタイプの急硬性充填材（デンカプレロードモルタル）です。- 凝結調整剤「デンカセッターD500」を併用することで、硬化時間を調節出来ます。
- 流動性に優れ、高充填性が確保出来ます。
- 加圧脱水性、無収縮性に優れ、注入直後から効果を発揮します。
プレロードモルタルの標準配合
| プレロードモルタルT-1 | |||
|---|---|---|---|
| 流動性 J14ロート（秒） |
水/材料比 （％） |
単位重量（kg／m3） | |
| プレロードモルタル | 水 | ||
| 2.5 ～ 5.0 | 17.4 | 1,850 | 321 |
プレロードモルタルの物性例
| プレロードモルタルT-1 | |||||||
|---|---|---|---|---|---|---|---|
| セッター量 （材量×％） |
20℃でのゲル化時間 （min） |
ブリーディング （％） |
圧縮強度（N／mm2） | ||||
| 3時間 | 1日 | 3日 | 7日 | 28日 | |||
| 0.0～0.2 | 40 ～ 80 | 0 | 7.7 (15.4) |
16.7 (25.9) |
25.3 (39.1) |
37.4 (47.1) |
52.9 (64.6) |
| 製品規格 | 2.4 | 10.0 | - | - | 36.0 | ||

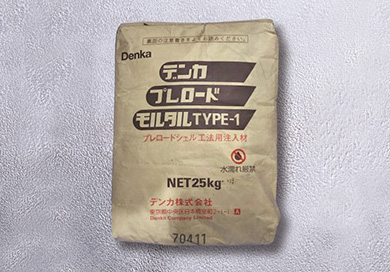

プレロードモルタルの荷姿
25kg紙袋

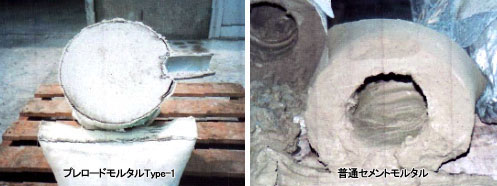

プレロードモルタル注入３時間後の性状
※データ等記載内容は、代表的な実験値や調査にもとづくもので、その記載内容についていかなる保証をなすものではありません。
